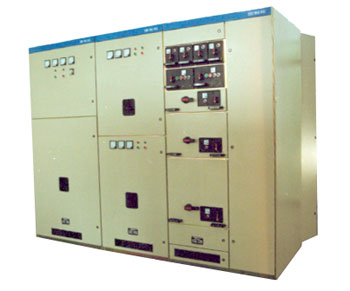

MNS系列低压抽出式开关柜　

　MNS系列低压抽出式开关柜是引进瑞士ABB公司制造技术的产品，为组装式低压开关柜装置，技术标准符合IEC439，GB7251.1＜低压成套开关设备＞国家标准。
　　 MNS系列能适用各种供电配电的需要，能广泛用于电站、核电站、船用、石油平台等各种工矿企业配电系统。
　　 MNS系列产品具有下列明显的特点和优点：
　　 ＊ 设计紧凑：以较小的空间能合纳较多的功能单元。
　　 ＊ 结构通用性强，组装灵活：以25mm为模数的C型型材能满足各种结构型式，防护等级及使用环境的要求。
　　 ＊ 采用标准模块设计：分别可组成保护、操作、转换、控制、调节、测定、指示等标准单元，用户可根据需要任意选用组装。
　　 ＊ 压缩场地。三化程度高，可大大压缩储存和运输预制作的场地。
　　 ＊ 装配方便。不需要特殊复杂工具。
　　 ■特点
　　 ＊本抽出式开关柜为近期开关新产品。其技术水平达到八十年代国际先进水平。
　　 ＊大量采用标准设计，以200余种组装件可以组成不同方案的柜架结构和抽屉单元。
　　 ＊ 大量采用高强度阻燃型工程塑料组件，有效加强防护安全性能。
　　 ＊ 抽屉单元具有体积小．功能强，易于更换等优点，接触配合紧密，具有较高的质量可靠性。
　　 ■基本参数
　　 电气性能：
　　 1． 额定绝缘电压660V
　　 2． 额定工作电压660V
　　 3． 主母线最大工作电压5500A（IPOO）
　　　　　　　　　　　　　 4700A（IPOO）
　　 4． 主母线短时（IS）耐受电流100KA（有效值）
　　 5． 主母线短时峰值电流250KA（最大值）
6． 配电母线（垂直母线）最大工作电流1000A
　　 标准型
90KA（最大值）
　　 加强型130KA（最大值）
　　 防护等级
　　 符合IEC529、　　　　　　　　　　　　　　　　　　　　　　　　
　　 IP30对大于￠2.5mm固体防护
　　 IP40对大于￠1.0mm固体防护
IP54对尘埃和任意方向喷溅作防护
　　 （订购IP54防护等级时应与制造厂协商）
　　 ■开关柜类型

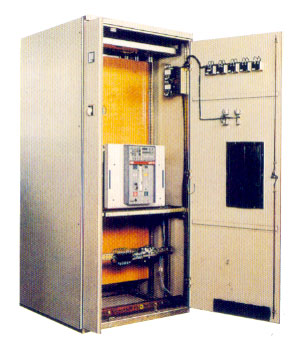

　　 1． 动力中心柜（PC）
　　 采用ME630-4005型断路器(或DW45型及各种智能型断路器)
　　 2． 电动机控制中心柜（MCC）
　　 由大小抽屉组装而成，各回路主开关采用高分断塑壳断路器或旋转式带熔断器的负荷开关。
　　 3． 功率因数自动补偿柜
　　 ■抽屉类型

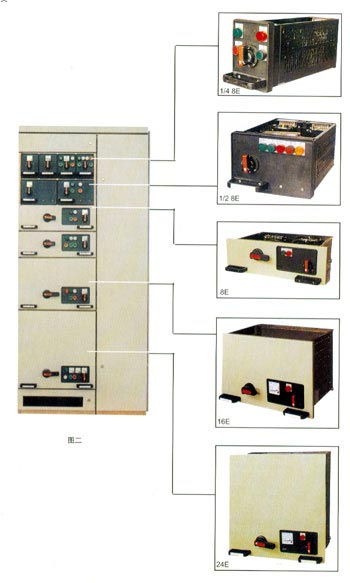

　　 有五种标准尺寸，都是以8E（200mm）高度为基准：
　　 ＊8E/4：在8E高度空间组装4个抽屉单元。
　　 ＊8E/2：在8E高度空间组装2个抽屉单元。
　　 ＊8E：在8E高度空间组装1个抽屉单元。
　　 ＊16E：在16E（400mm）高度空间装1个抽屉单元。
　　 ＊24E：在24E（600mm）高度空间装1个抽屉单元。
　　 五种抽屉单元可在一个柜体中作单一组装，也可作混合组合组装见图二，一个柜体中作单一组装最多容纳抽屉单元数见表所示。
